FNIRSI Novo DSO-TC4 DSO-TC3 3 em 1 Osciloscópio Digital Portátil

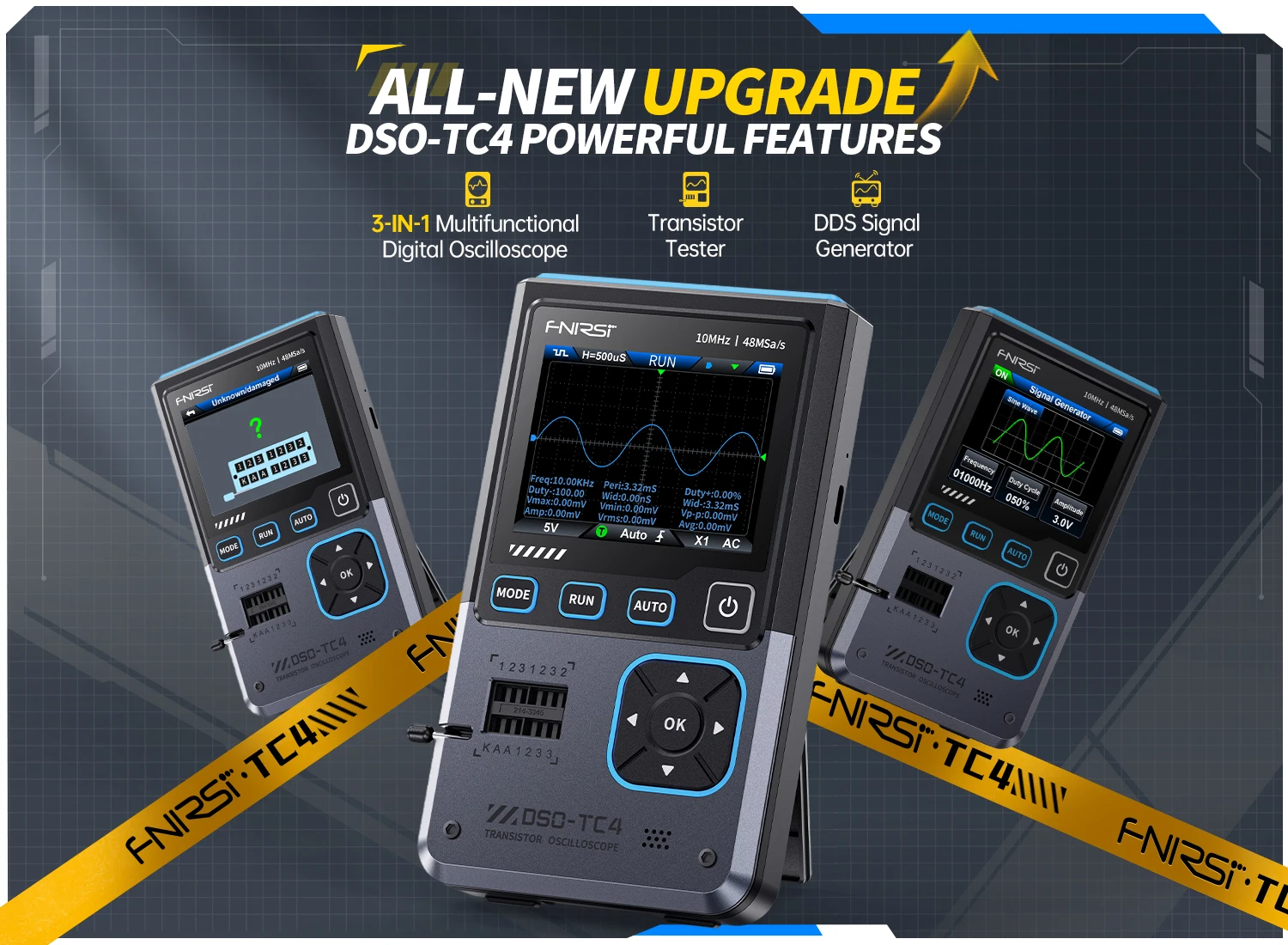

FNIRSI DSO-TC4

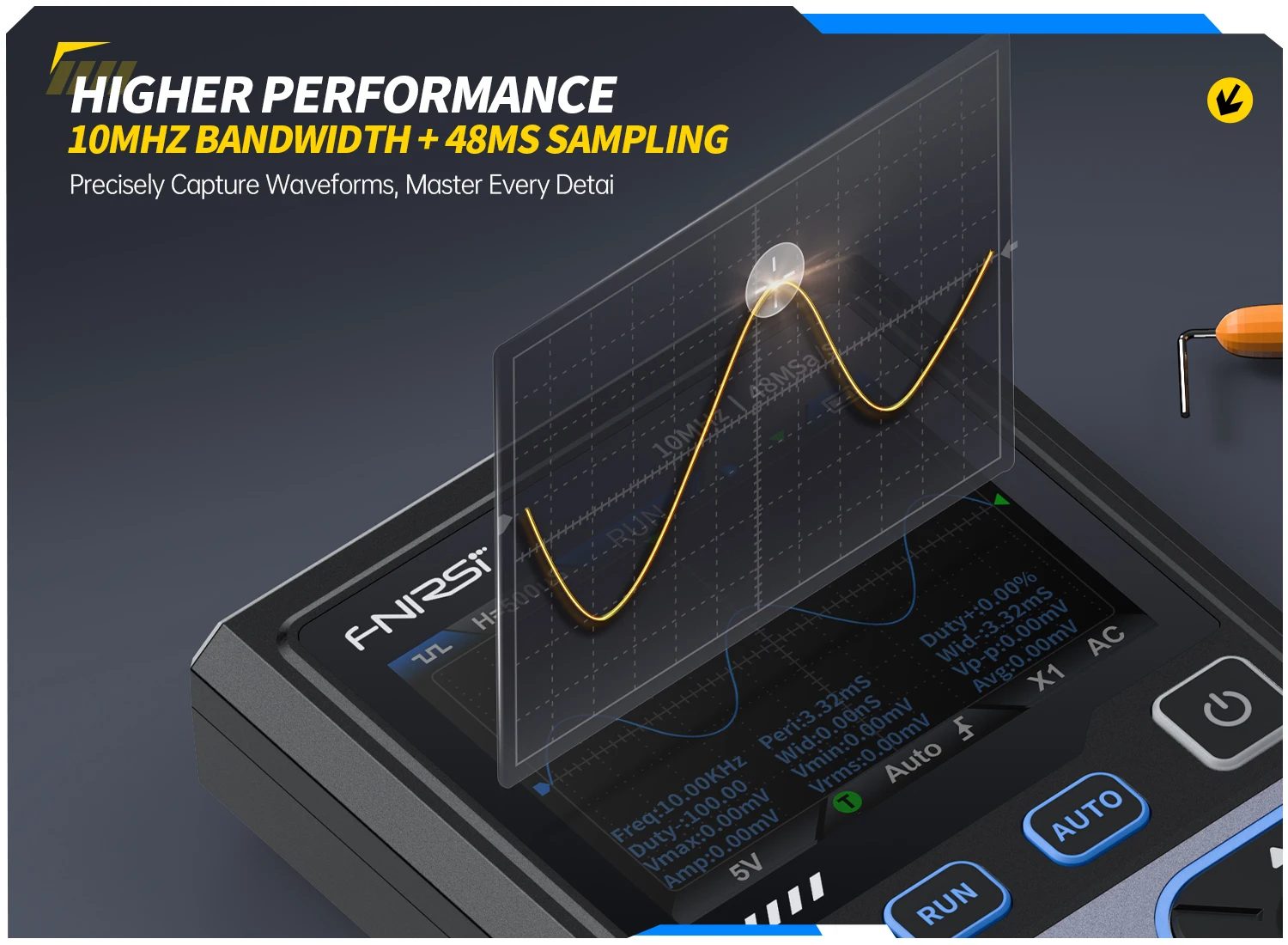

?3 em 1? Testador de transistor de osciloscópio FNIRSI DSO-TC4 Gerador de sinal DDS, largura de banda de 10 MHz, taxa de amostragem de 48 MSa/s, tensão máxima 400 V, sensibilidade vertical 10 mV/div ~ 10 V/div, pode capturar e analisar com precisão o sinal, armazenamento e exportação de imagens em forma de onda

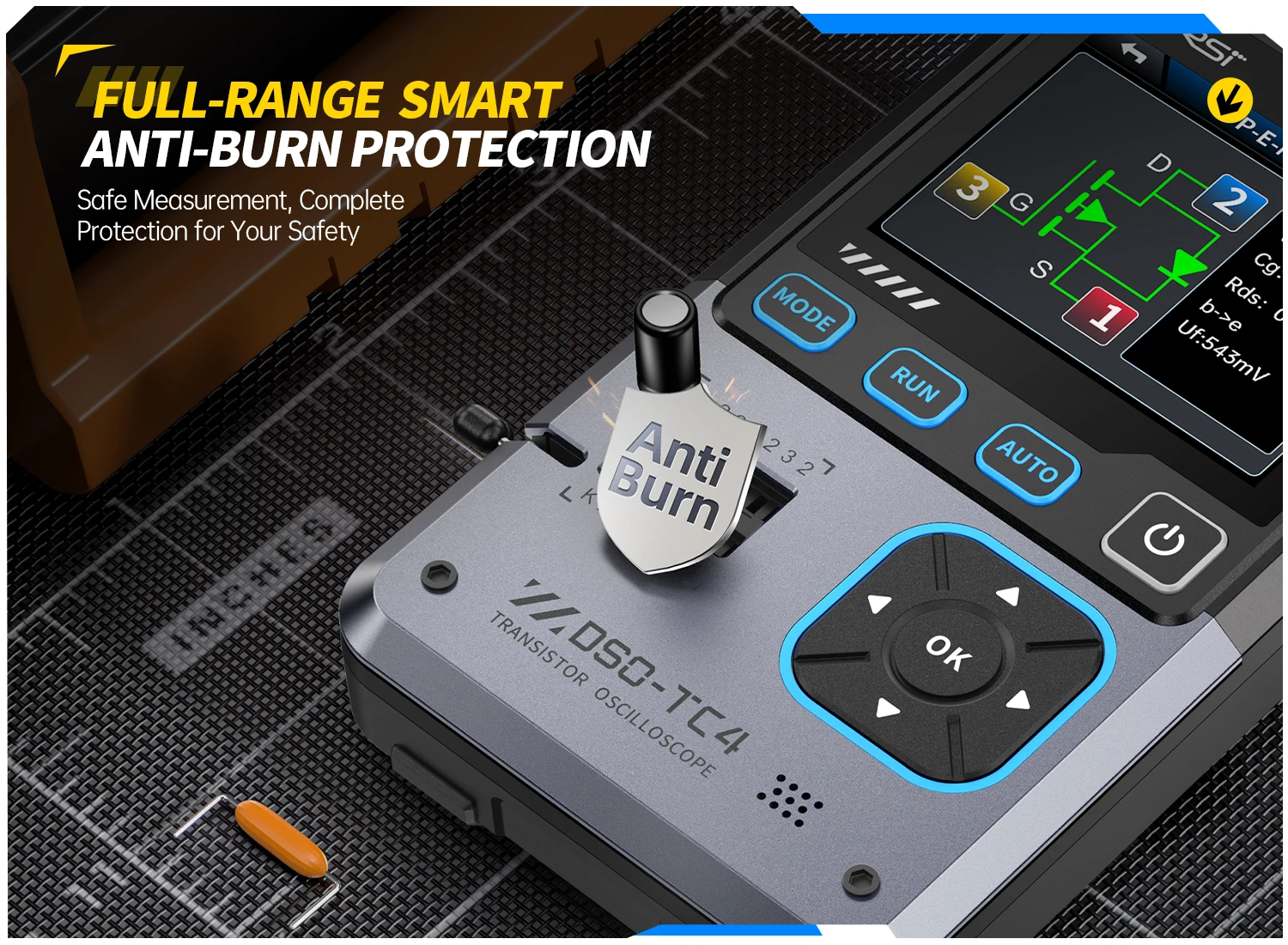

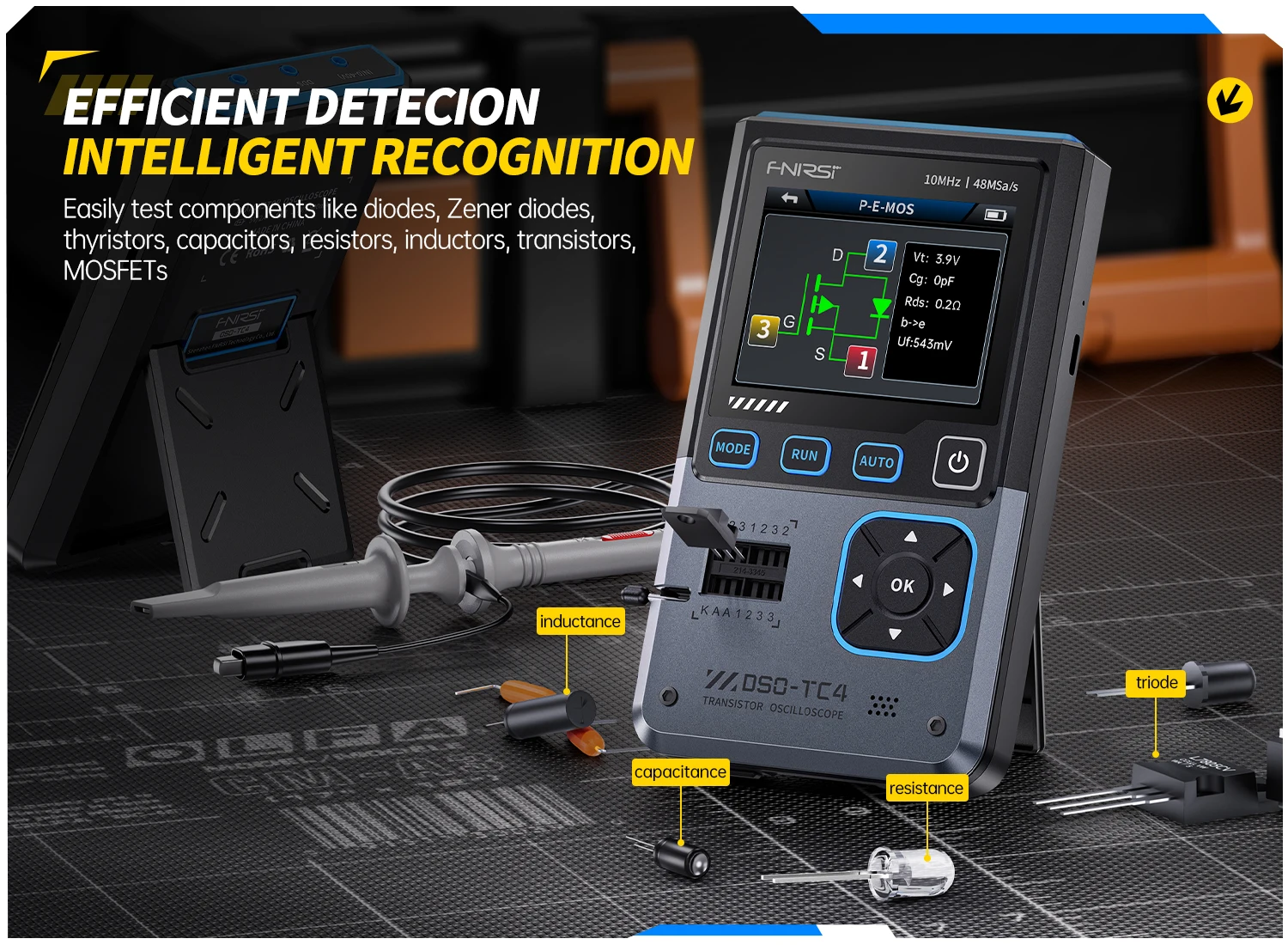

?Testador de transistor?FNIRSI DSO-TC4 pode testar diodos, triodos, transistores de efeito de campo, capacitores, resistores e outros componentes, identificar automaticamente pinos e parâmetros, suportar decodificação NEC IR.Ideal para depurar e reparar dispositivos de controle remoto

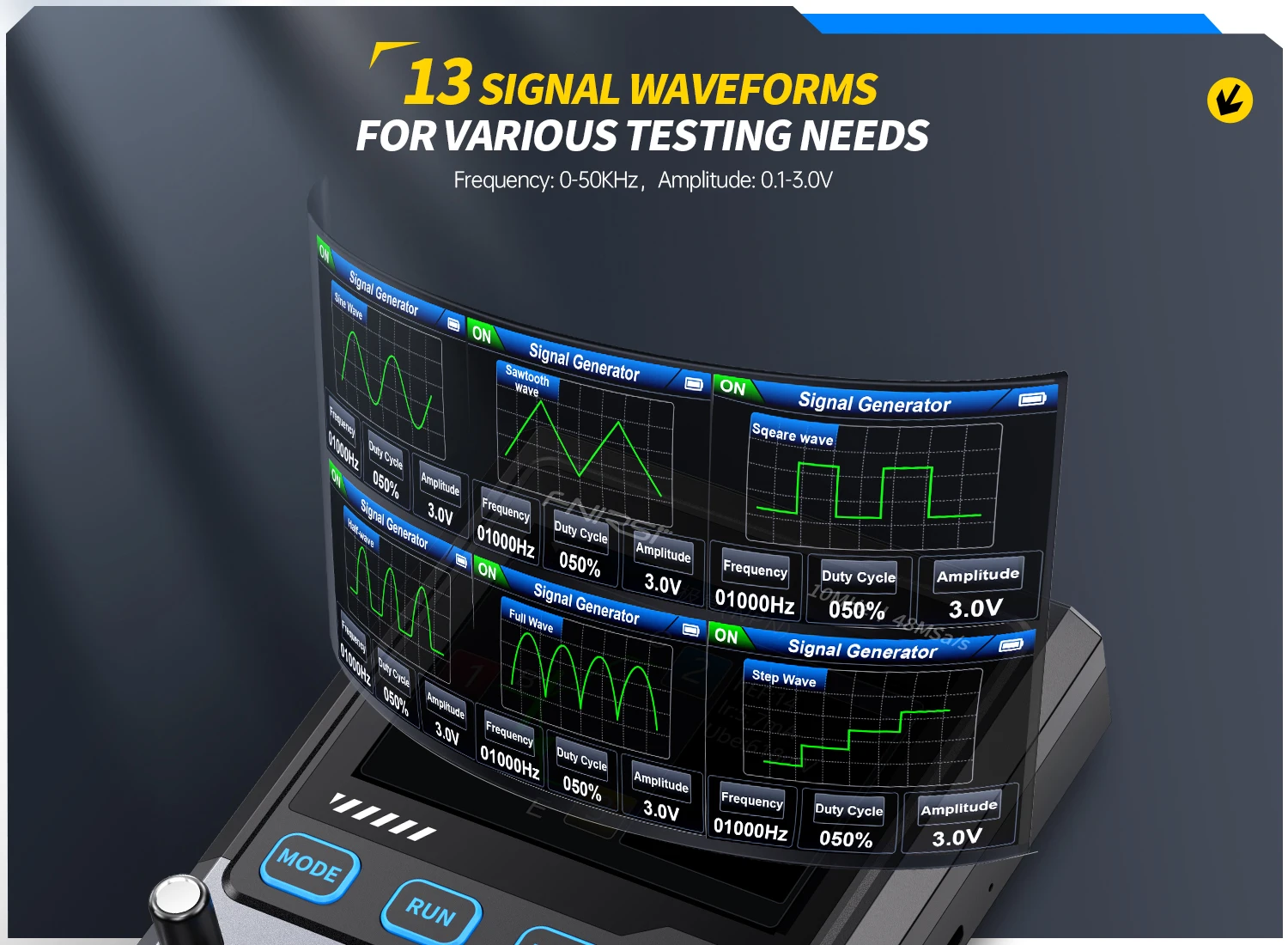

?Gerador de sinal DDS? Possui 13 saídas de forma de onda, faixa de frequência 0 ~ 50 KHz, tensão de saída ajustável 3 V, adequado para vários testes de simulação de sinal

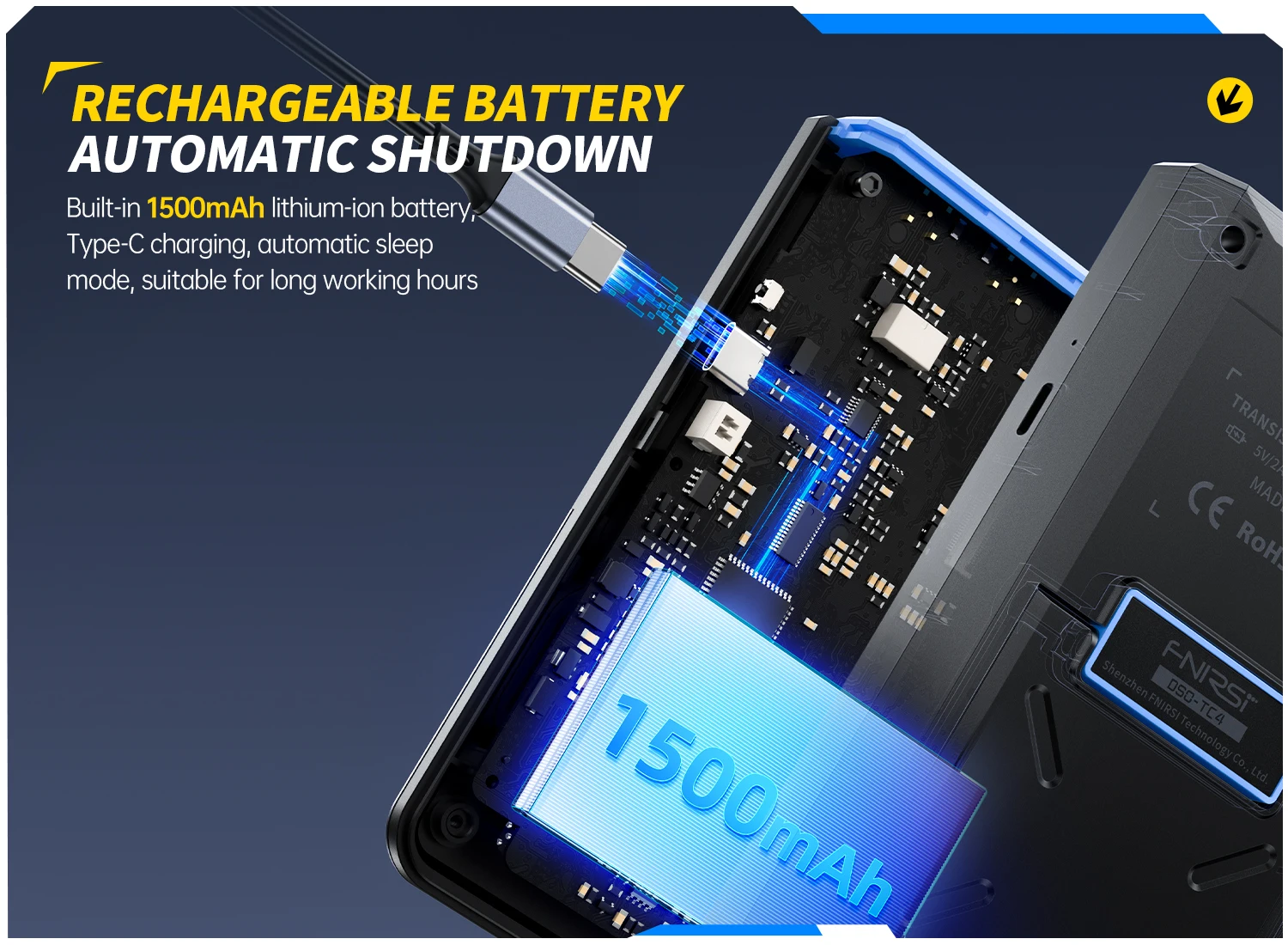

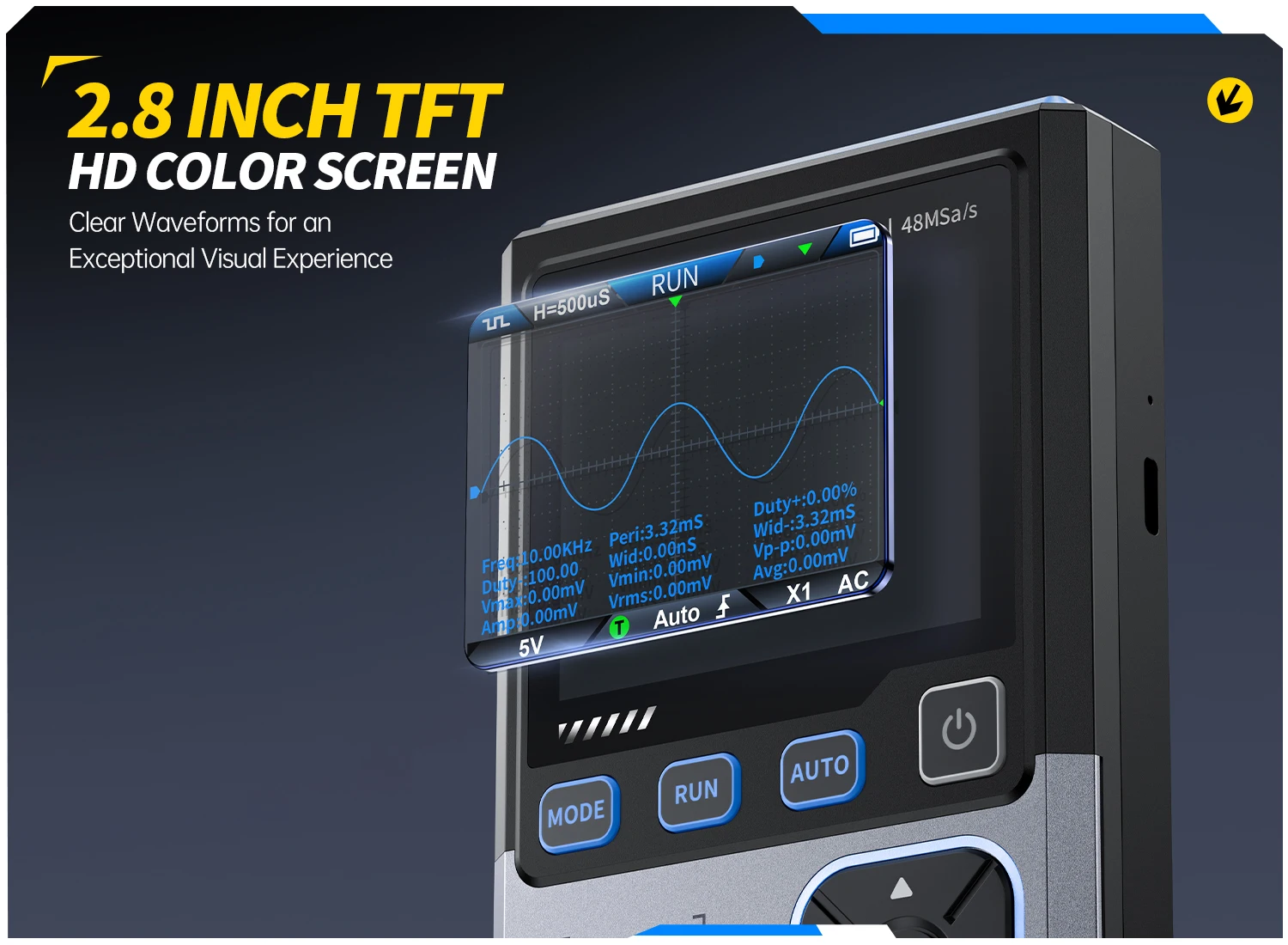

?Intuitivo e portátil?O osciloscópio digital portátil usa uma tela HD TFT de 2,8" com brilho ajustável para diferentes ambientes de iluminação.Possui uma bateria de lítio de 1500 mAh com desligamento automático (15/30/60 minutos) para economia de energia

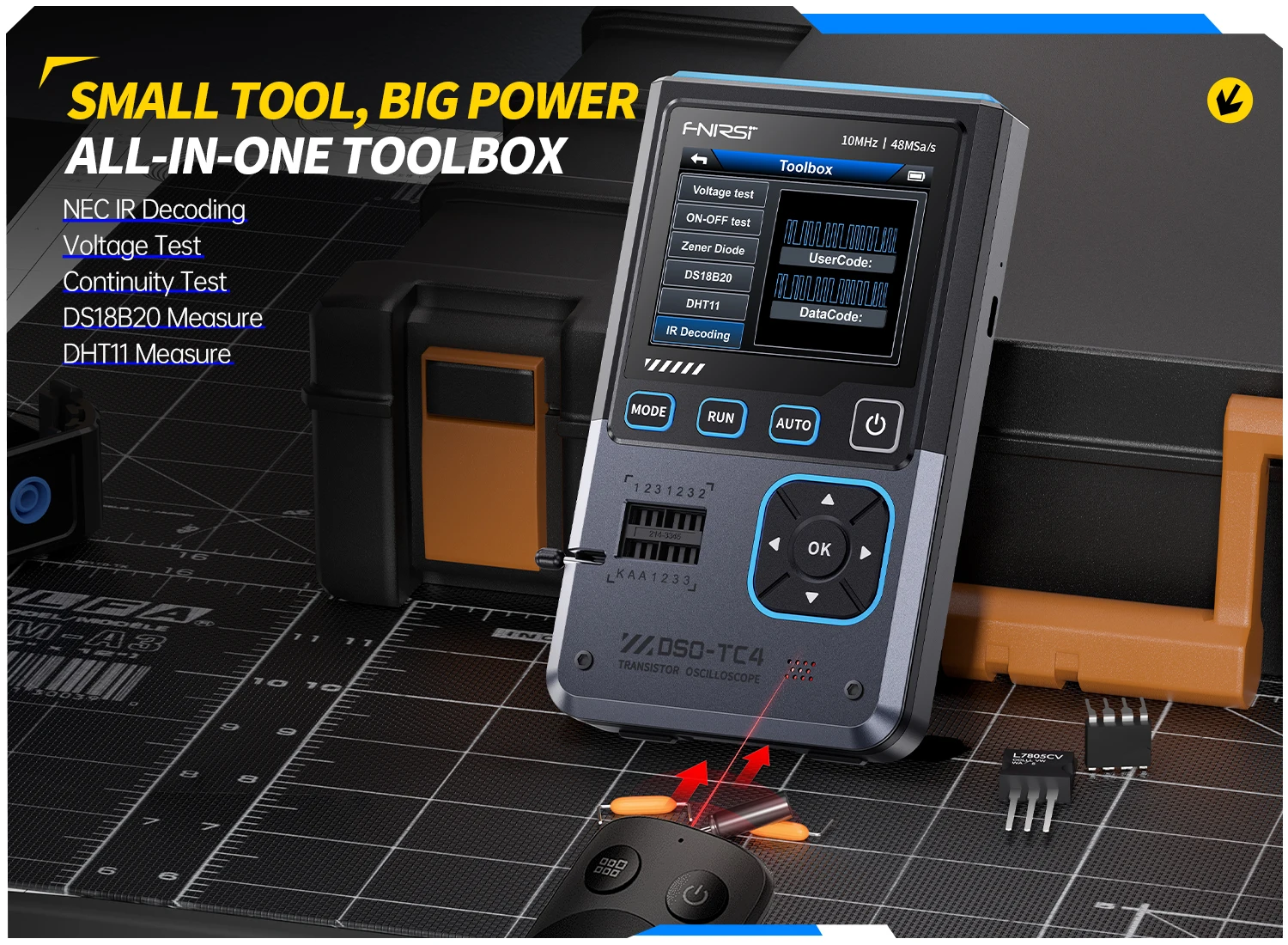

?Funções ricas?O testador de transistor do osciloscópio suporta medição de tensão, teste de continuidade, sensor de temperatura DS18B20, sensor DHT11, calibração automática, oferecendo suporte de teste conveniente para desenvolvimento e manutenção.

FNIRSI DSO-TC3

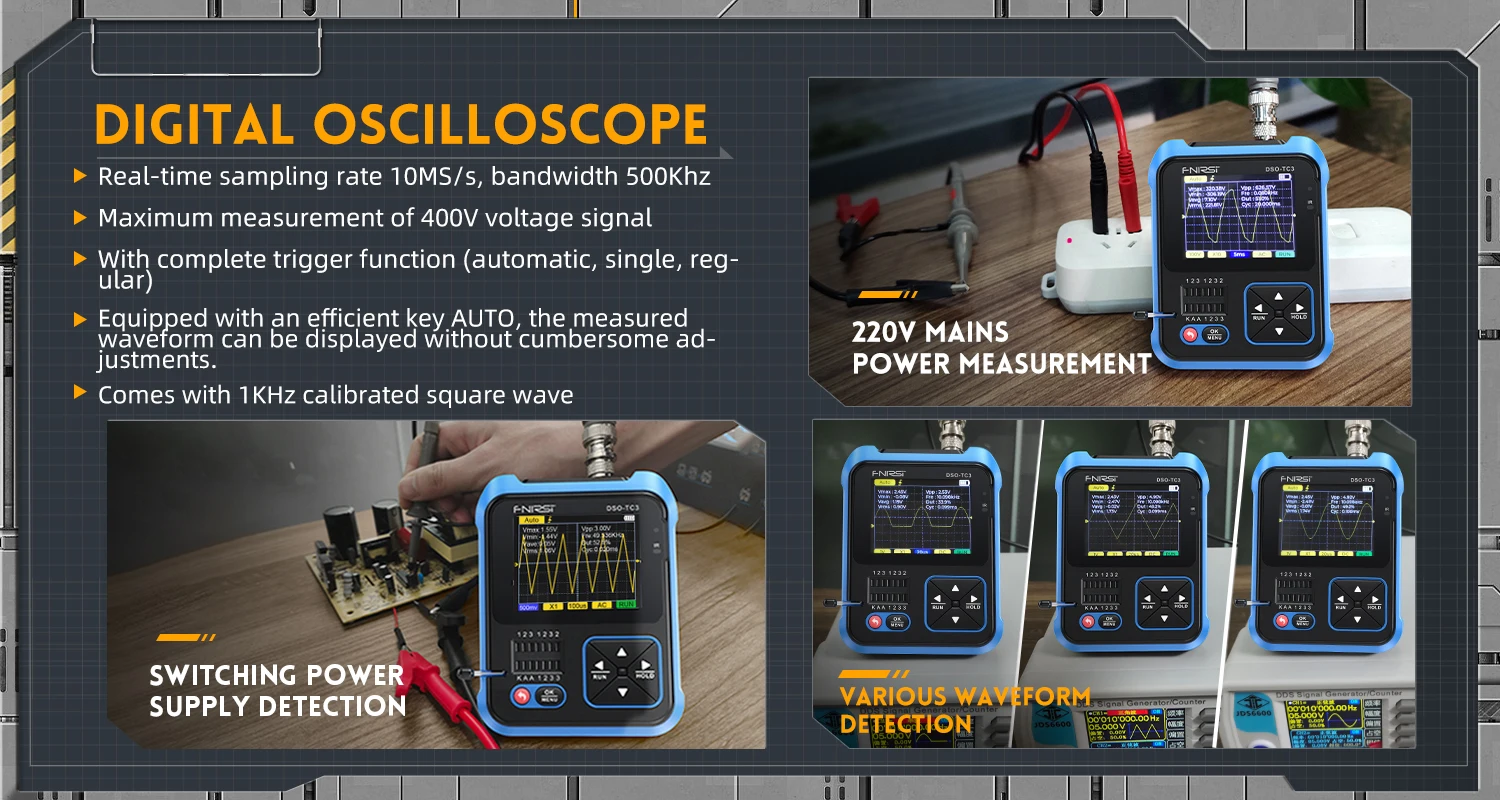

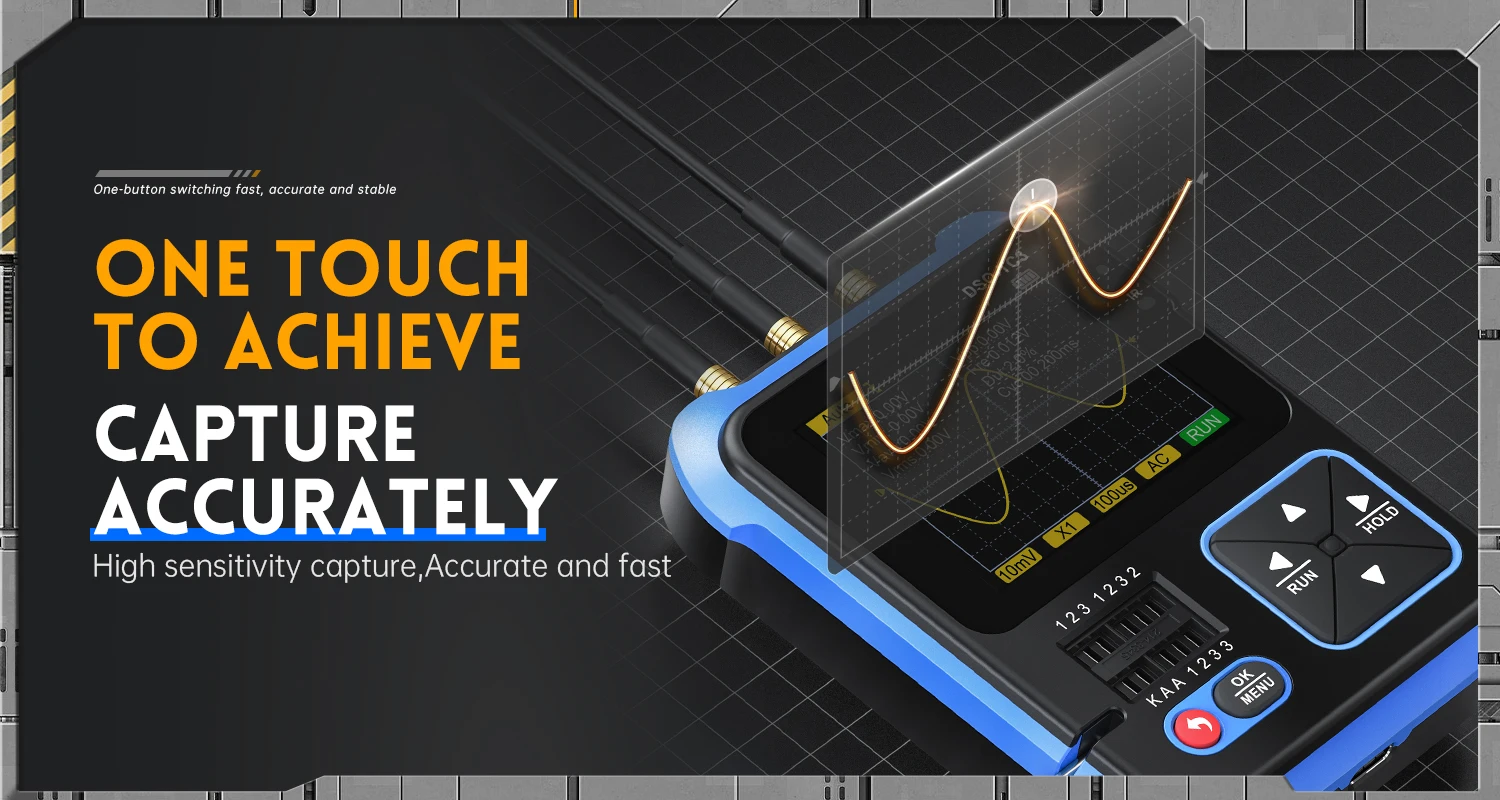

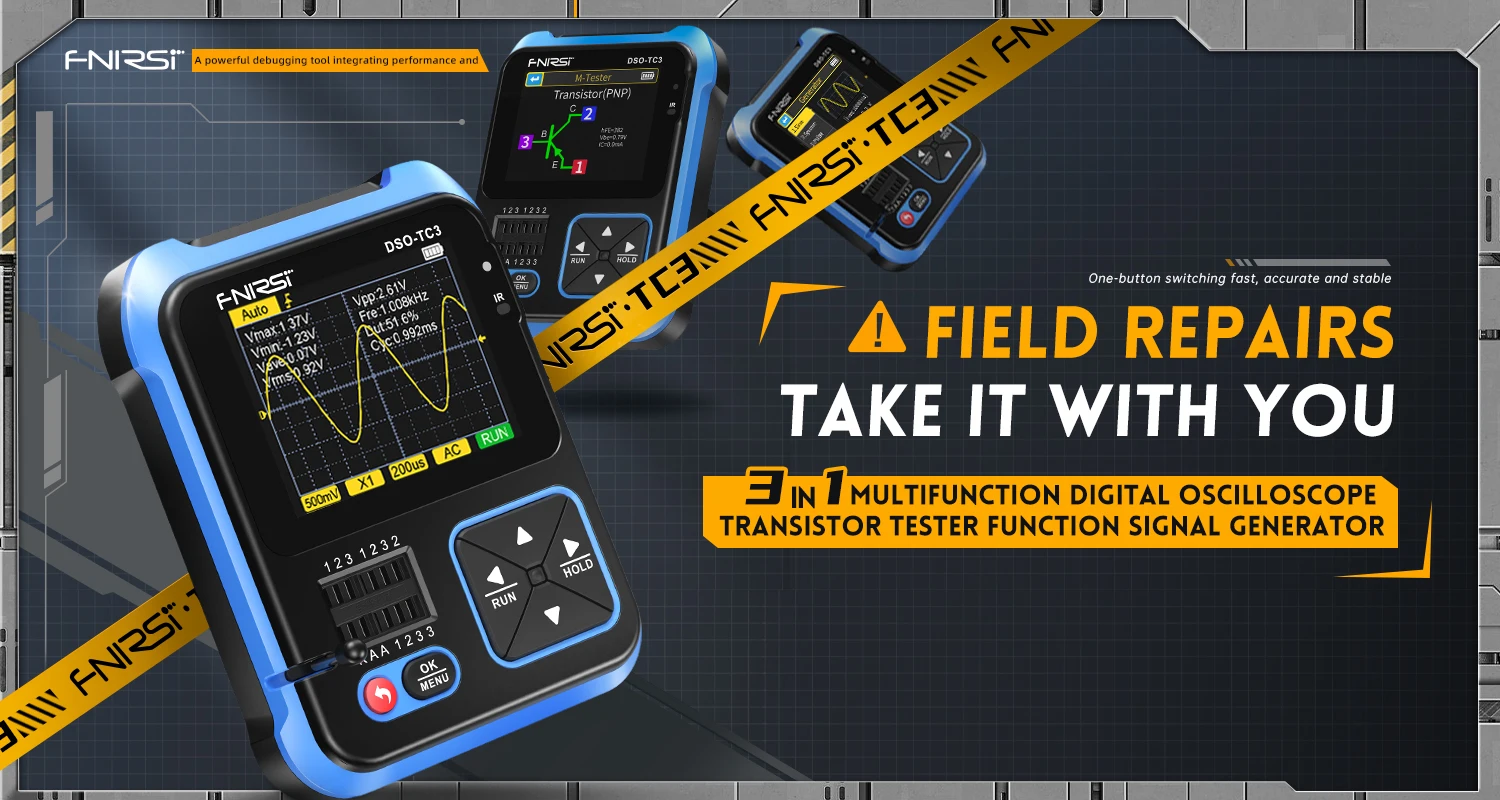

?3 em 1?FNIRSI DSO-TC3 combina um osciloscópio digital, testador de componentes eletrônicos e gerador de sinal de função.Com uma taxa de amostragem de 10MSa/s e largura de banda de 500kHz, ele suporta sinais analógicos periódicos e digitais aperódicos.A função AUTO de uma tecla permite uma exibição rápida da forma de onda sem ajustes manuais.

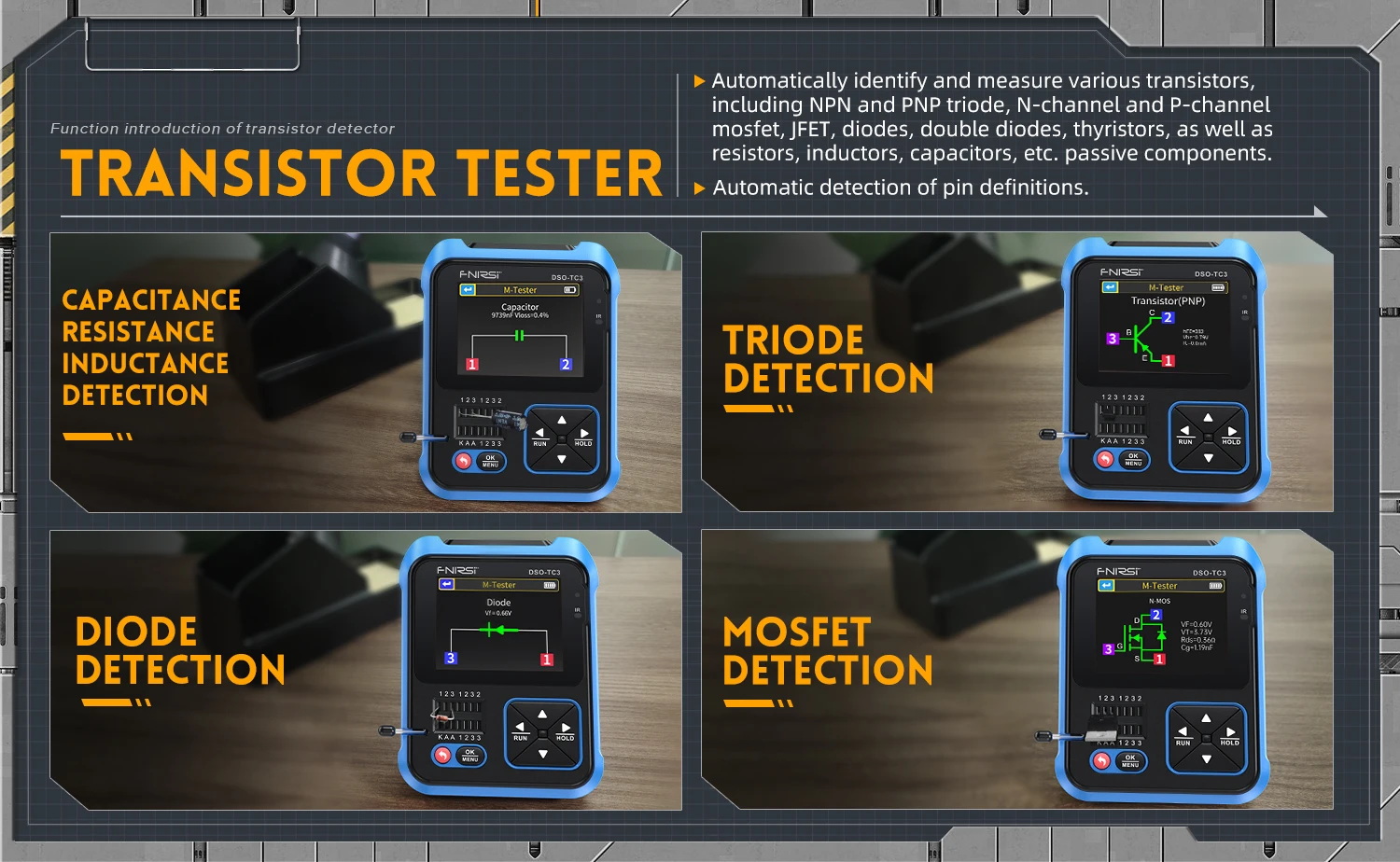

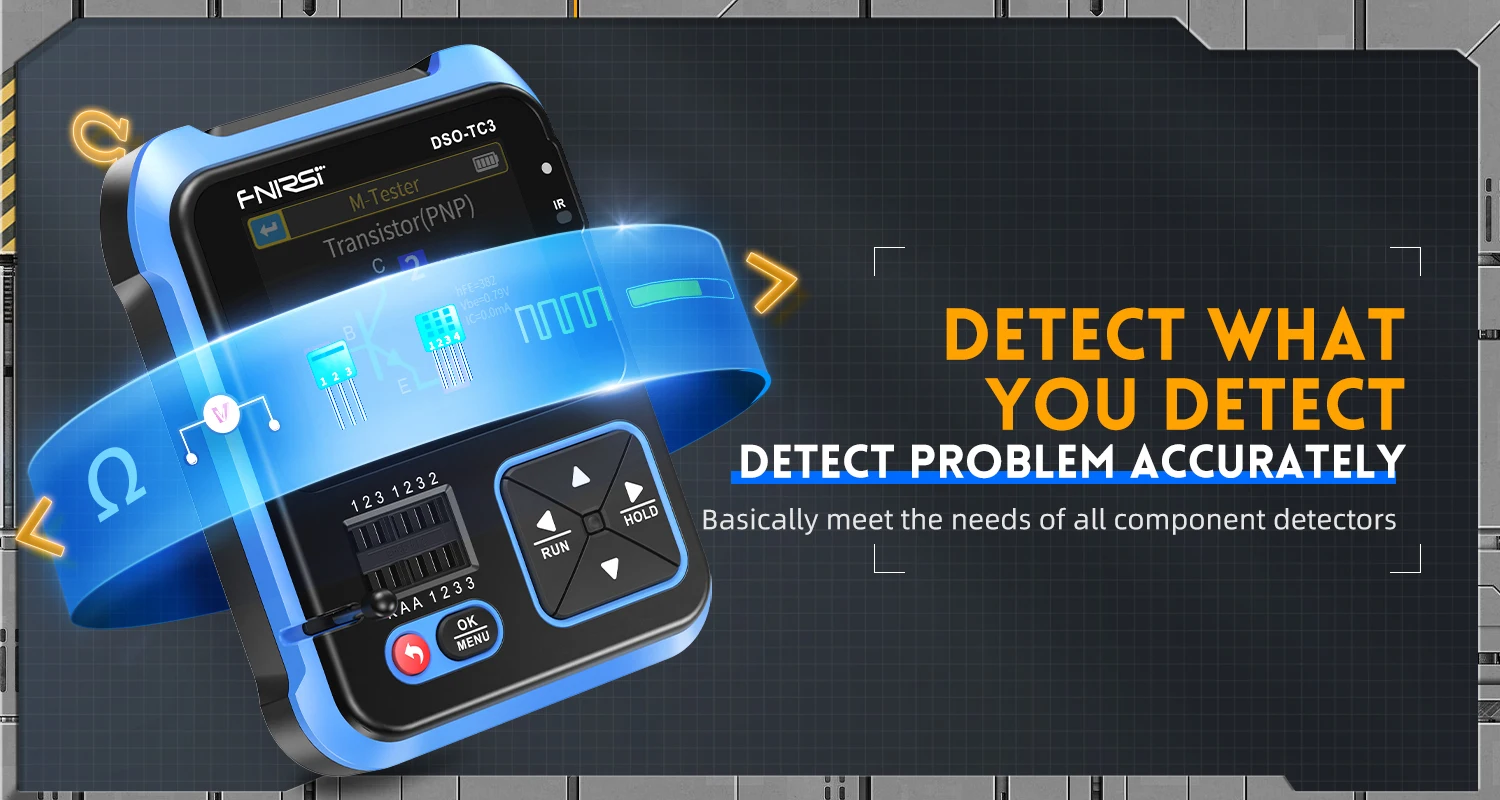

?Testador de transistor?Detecta e identifica automaticamente transistores NPN/PNP, FETs de canal N/P, diodos e muito mais.Suporta modo de teste MOS para emparelhamento, identificação SMD e triagem de componentes em lote.Decodificação infravermelha NEC suportada, ideal para reparo e testes de controle remoto.

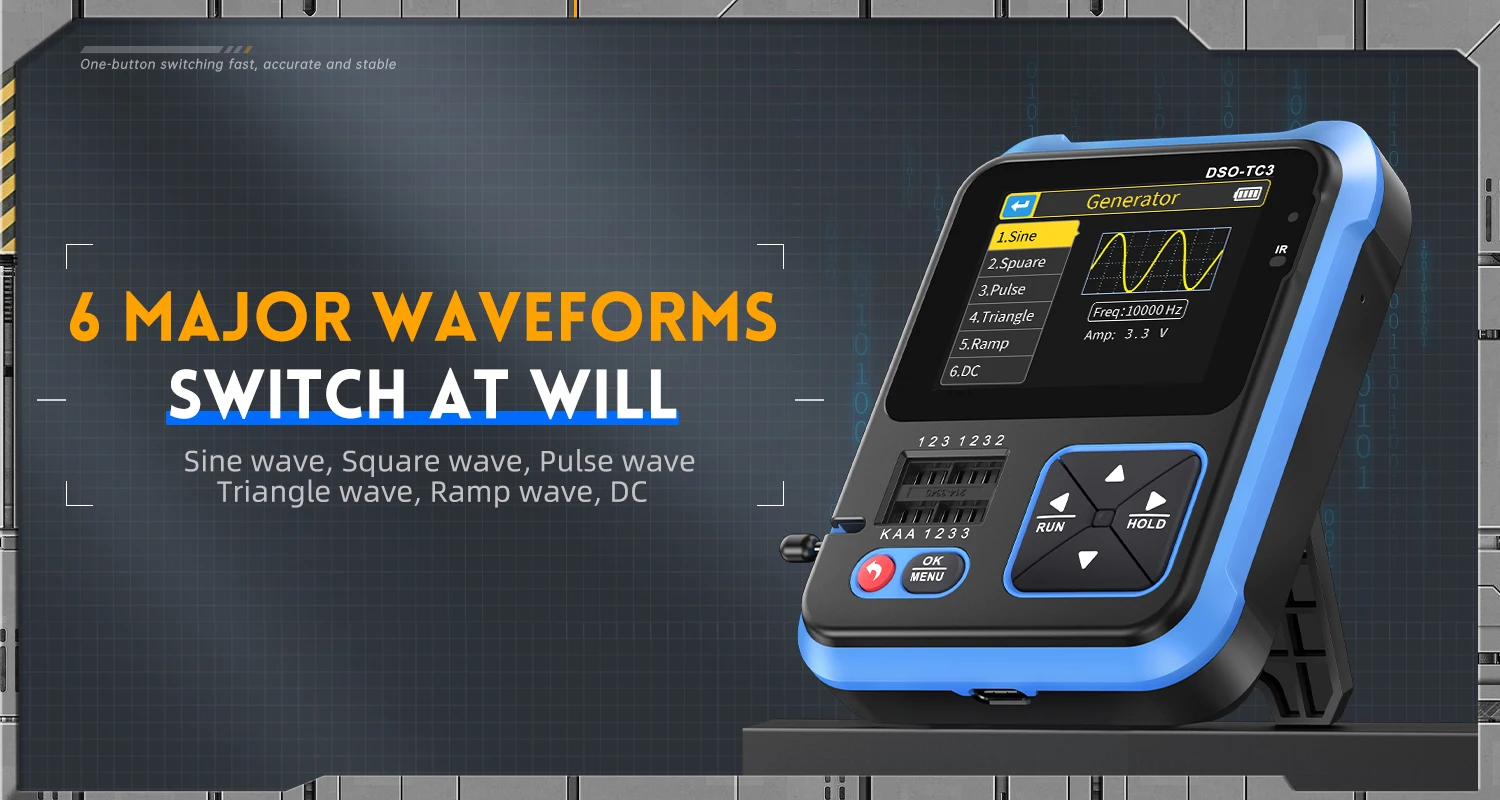

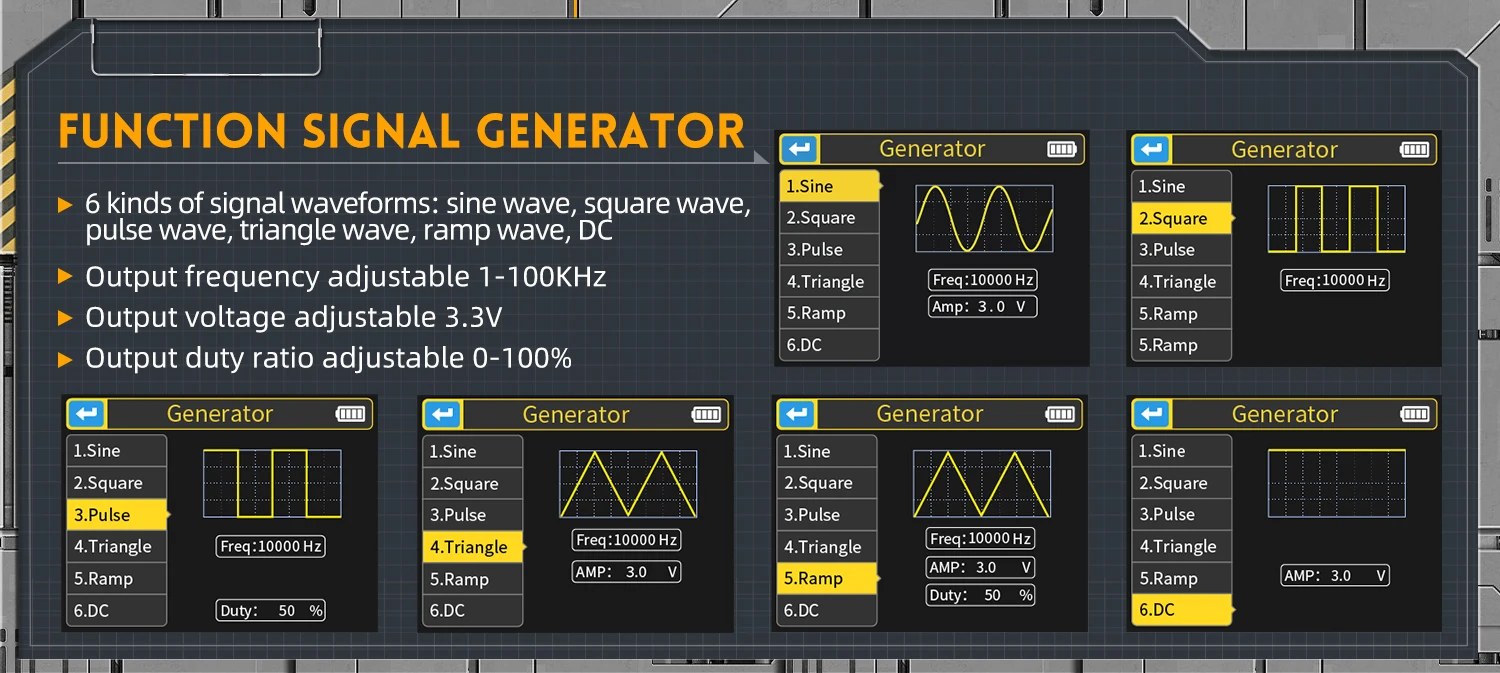

?Gerador de sinal de função?Oferece 6 saídas de forma de onda: senoidal, quadrada, pulso, triângulo, rampa e DC.A saída PWM é suportada, adequada para simulação de sinal e teste de circuito.

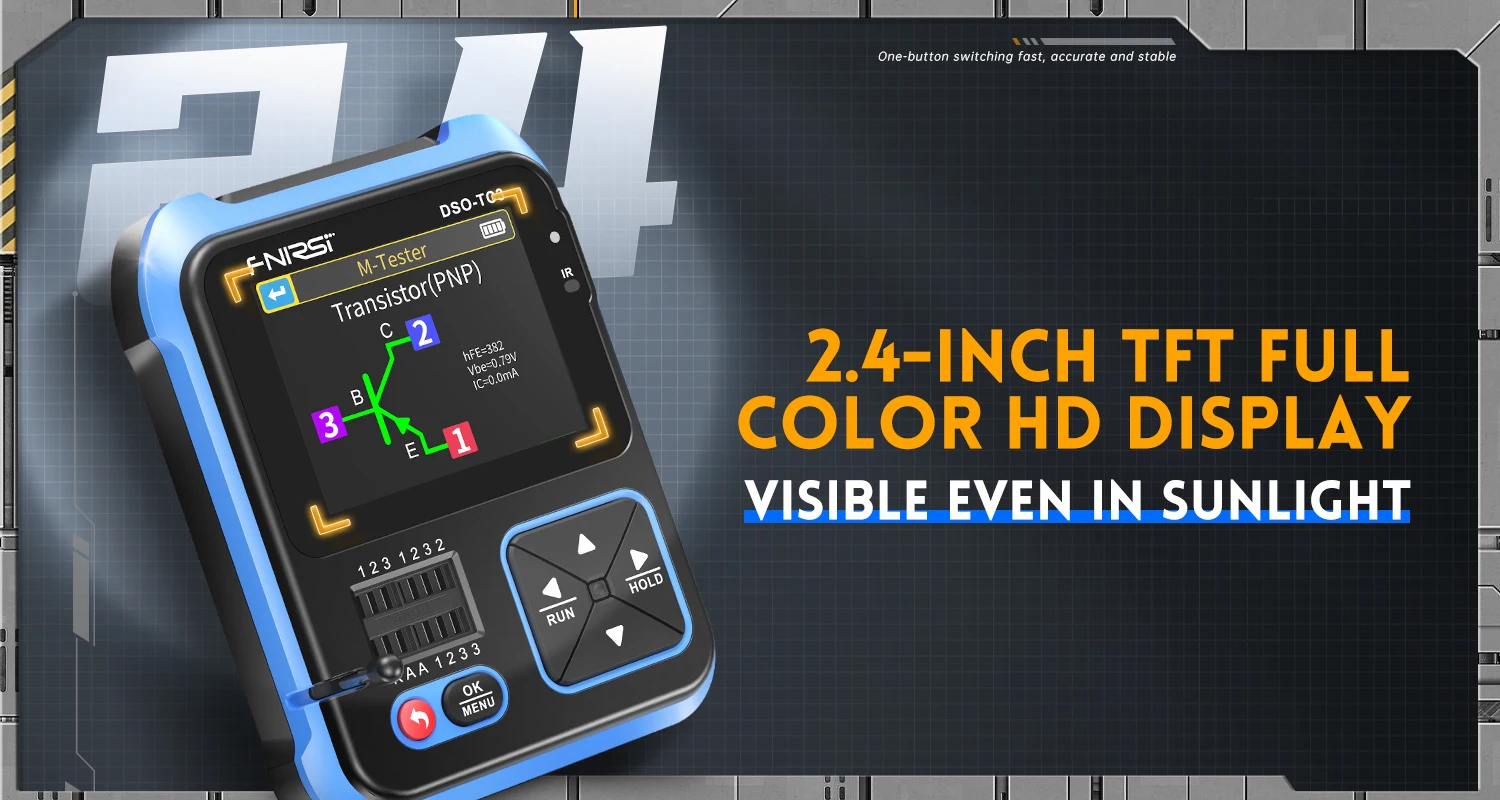

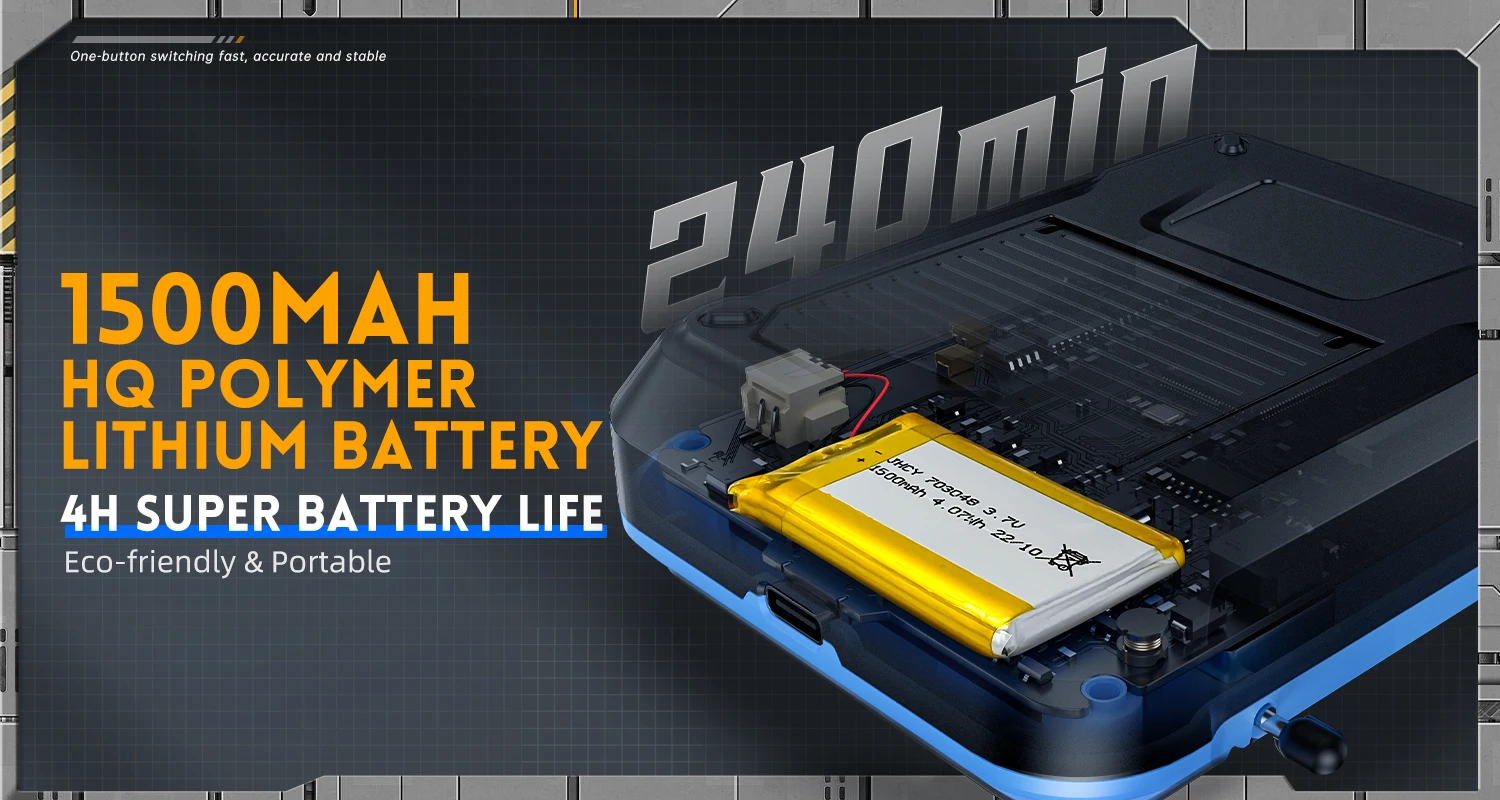

?Intuitivo e portátil?Equipado com um display colorido TFT de 2,4 polegadas para visualização clara do sinal.A bateria de lítio recarregável integrada garante mobilidade e longas horas de trabalho.O tamanho compacto se adapta bem ao uso portátil em testes de campo ou ambientes de laboratório.

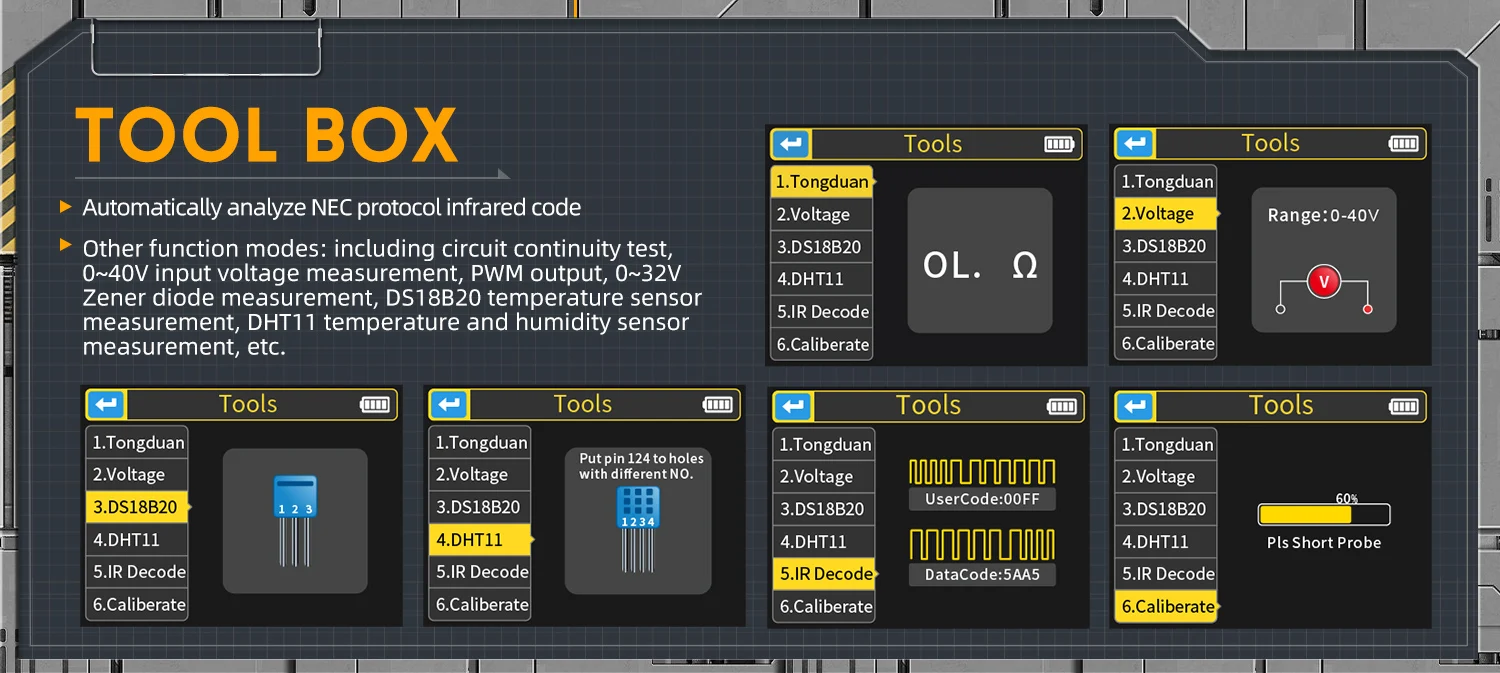

?Funções ricas? Suporta teste de continuidade, medição de tensão de entrada de 0–40 V, teste de diodo de 0–32 V, sensor de temperatura DS18B20, sensor de temperatura e umidade DHT11 e detecção automática de pinos.Uma ferramenta confiável para desenvolvimento, reparo e trabalhos eletrônicos DIY.

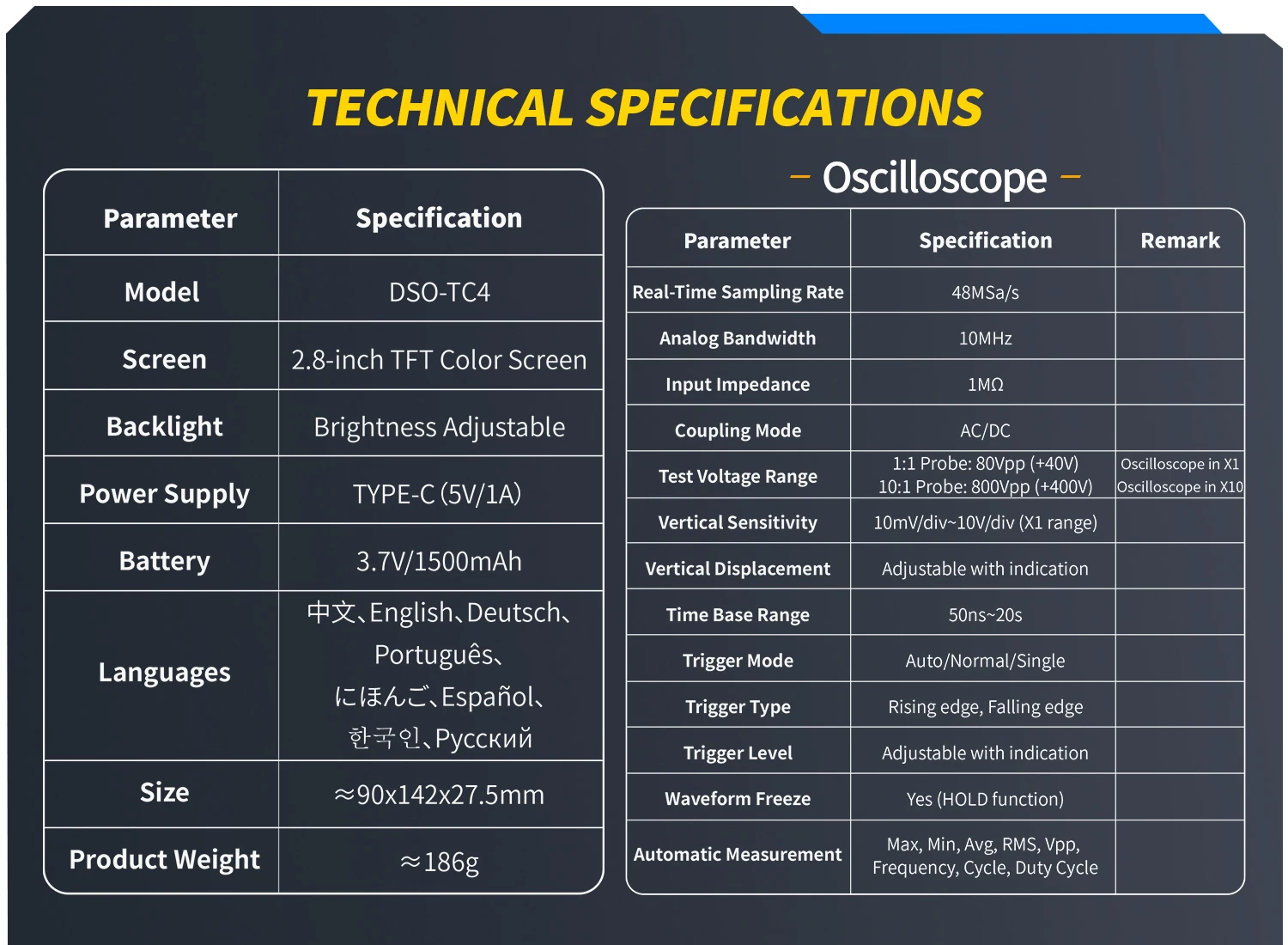

1?Parâmetros do osciloscópio

? DSO-TC4

Taxa de amostragem em tempo real: 48MSa/s

Largura de banda analógica: 10 MHz

Impedância de entrada: 1M?

Modo de acoplamento: AC/DC

Faixa de tensão de teste: 1:1 Sonda: 80Vpp (+40V)

Sonda 10: 1: 800Vpp (+400V)

Sensibilidade vertical: 10mV/div~10V/div (faixa X1)

Deslocamento vertical: ajustável com indicação

Faixa de base de tempo: 50ns ~ 20s

Modo de disparo:Auto/Normal/Único

Tipo de gatilho: borda ascendente, borda descendente

Nível de gatilho: ajustável com indicação

Freeze de forma de onda: Sim (função HOLD)

Medição automática: Máx., Min, Avg, RMS, Vpp, Frequência, Ciclo, Ciclo de trabalho

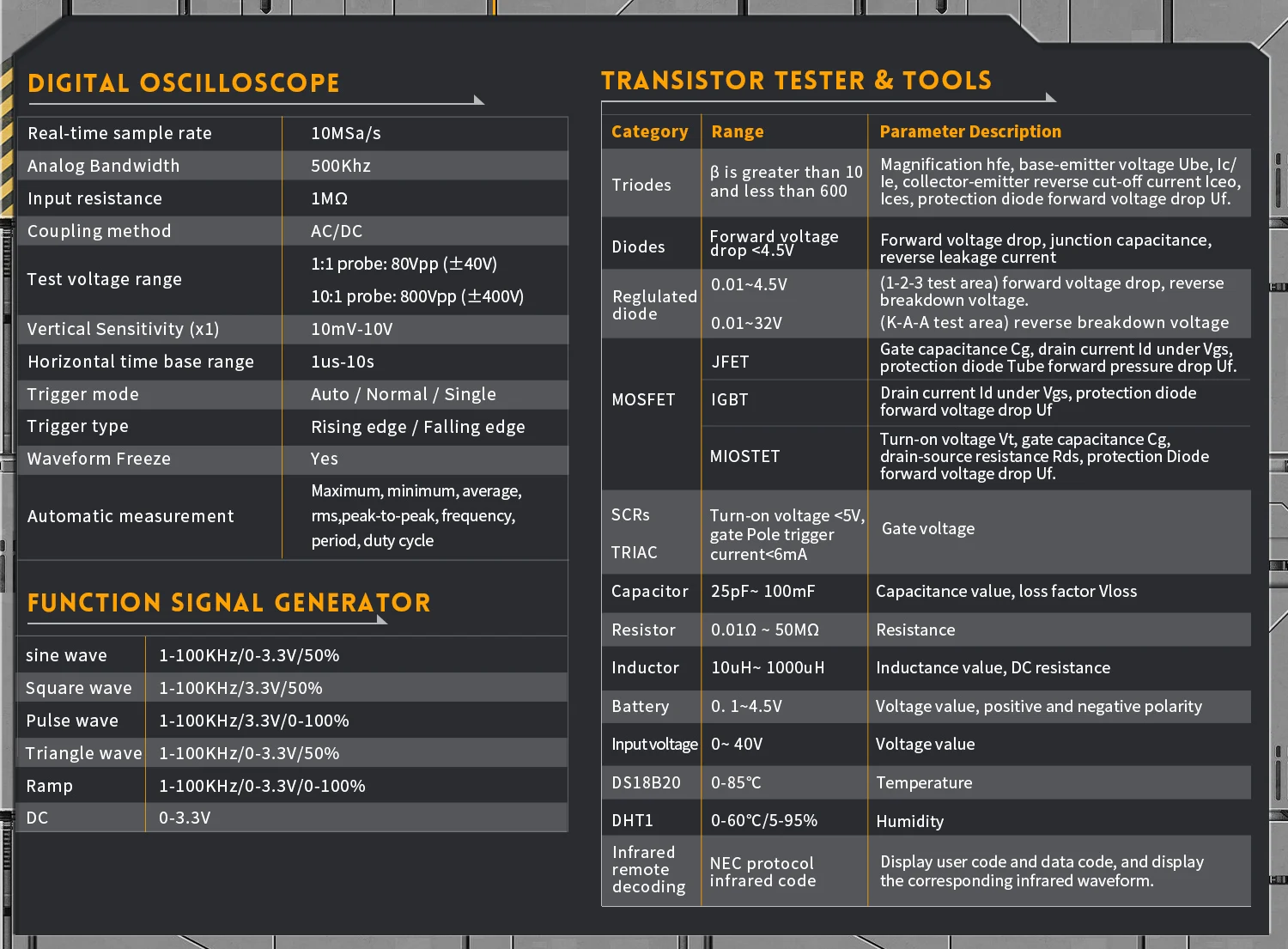

? DSO-TC3

Taxa de amostragem em tempo real: 10MSa/s

Largura de banda analógica: 500Khz

Resistência de entrada: 1M?

Método de acoplamento: AC/DC

Faixa de tensão de teste: 400V

Sensibilidade vertical (x1):10mV-10V

Faixa de base de tempo horizontal: 1us-10s

Modo de disparo:Auto/Normal/Único

Tipo de gatilho: borda ascendente/borda descendente

Congelamento de forma de onda: Sim

Medição automática: Sim

2?Parâmetros do testador de componentes

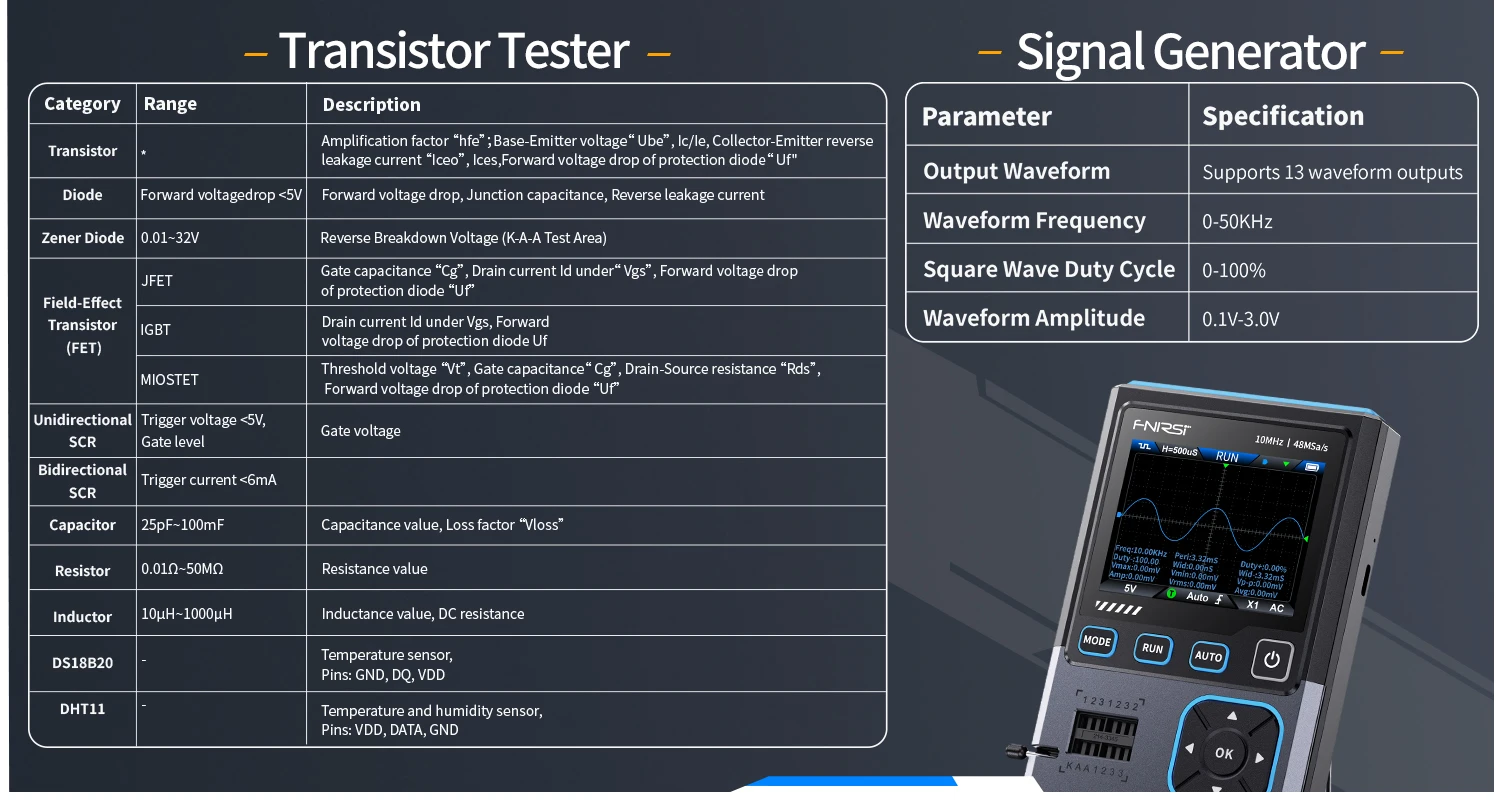

? DSO-TC4

Teste de transistor: suporte

Teste de diodo: queda de tensão direta <5V

Teste de diodo Zener: 0,01 ~ 4,5 V

Teste de transistor de efeito de campo (FET): JFET, IGBT, MIOSTET

Teste SCR unidirecional: Tensão de disparo <5V, Nível de porta

Teste SCR bidirecional: Corrente de disparo <6mA

Teste de capacitor: 25pF ~ 1000?F

Teste de resistor: 0,01? ~ 50M?

Teste do indutor: 10?H~1000?H

Teste DS18B20: Suporte

Teste DHT11: Suporte

? DSO-TC3

Triodos: ? é maior que 10 e menos que 600

Diodos: queda de tensão direta <4,5V

Diodo reglulado: 0,01 ~ 32 V

MOSFET:JFET,IGBT,MOSFET

SCRs: Tensão de ativação <5V, corrente de disparo do poste de portão <6mA

TRIAC: Tensão de ativação <5V, corrente de disparo do poste de portão <6mA

Capacitor: 25pF ~ 100mF

Resistor: 0,01? ~ 50M?

Indutor: 10uH ~ 1000mH

Bateria: 0,1 ~ 4,5 V

Tensão de entrada: 0 ~ 40V

DS18B20:0-85?

DHT11:0-60?/5-95%

Decodificação remota infravermelha: código infravermelho do protocolo NEC

3?Parâmetros do gerador de sinal

? DSO-TC4

Forma de onda de saída: suporta 13 saídas de forma de onda

Frequência da forma de onda: 0-50 KHz

Ciclo de trabalho de onda quadrada: 0-100%

Amplitude da forma de onda: 0,1 V-3,0 V

? DSO-TC3

onda senoidal: 1-100KHz/0-3,3V/50%

Onda quadrada: 1100KHz/3,3V/50%

Onda de pulso: 1-100KHz/3,3V/0-100%

Onda triangular: 1-1-100KHz/0-3,3V/50%

Rampa: 1-100KHz/0-3,3V/0-100%

CC: 0-3,3 V

4?Parâmetros básicos

? DSO-TC4

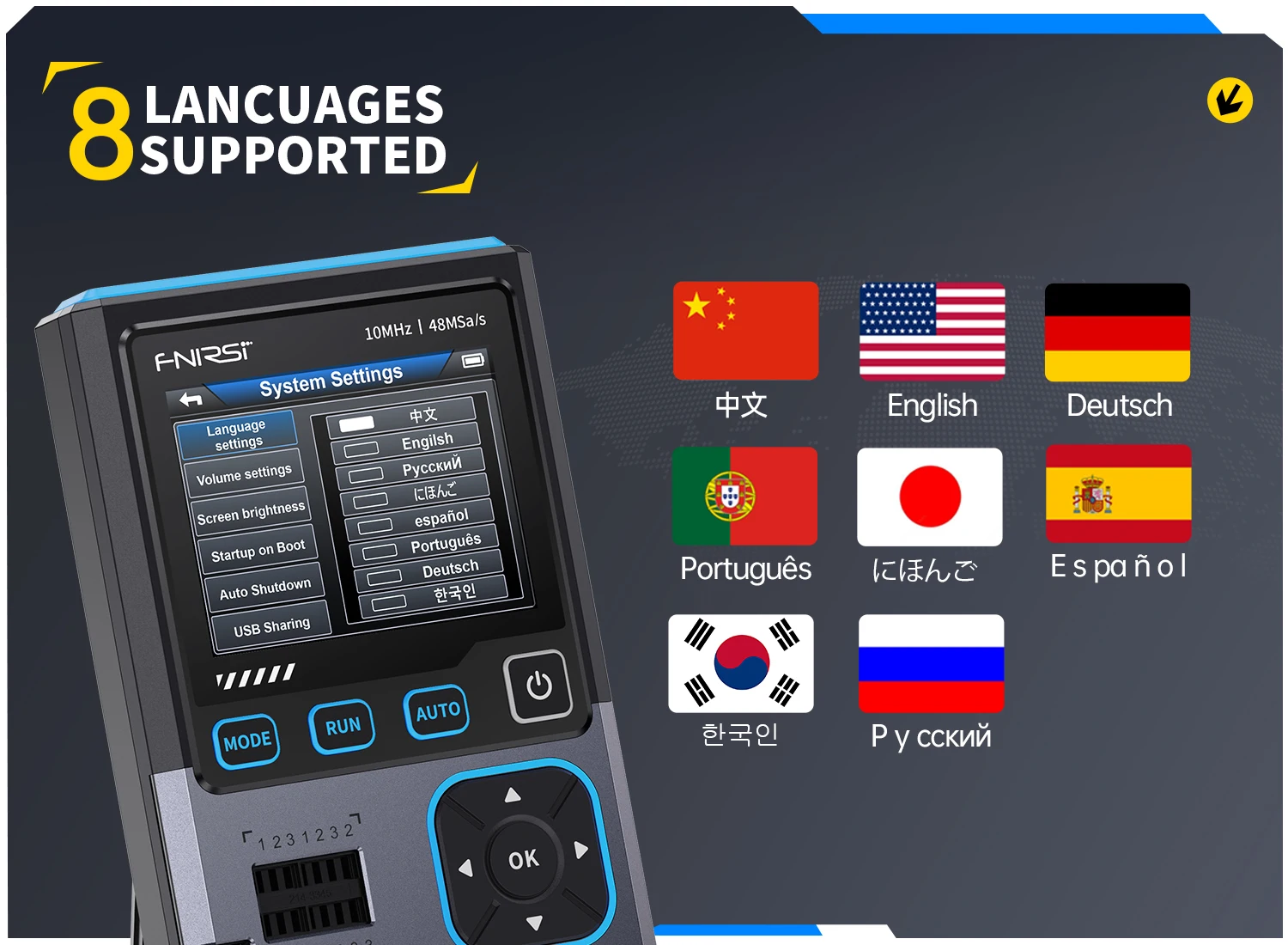

Idiomas:Chinês?Inglês?Deutsch?Português??Español? tuyau?Pycc??©

Tela: tela colorida TFT de 2,8 polegadas, luz de fundo LED

Luz de fundo: brilho ajustável

Fonte de alimentação: TIPO-C (5V/1A)

Bateria: 3,7 V/1500 mAh

Tamanho:?90x142x27,5mm

Peso do produto:?186g

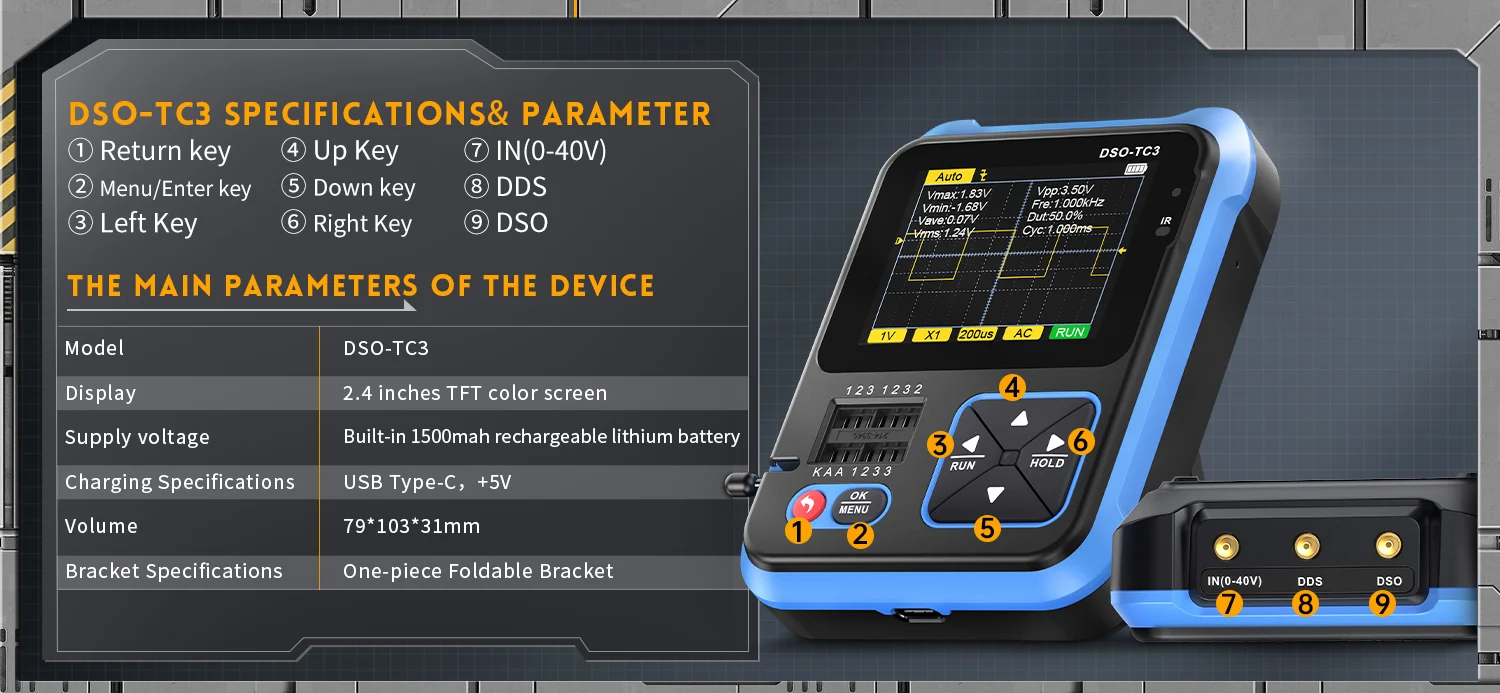

? DSO-TC3

Idiomas: chinês, inglês

Tela: tela colorida TFT de 2,4 polegadas, luz de fundo LED

Luz de fundo: brilho ajustável

Fonte de alimentação: TIPO-C (5V/1A)

Tamanho:?79x103x31mm

NOTA:

1Ices, Iceo, Uf só são exibidos quando são válidos.

2 A capacitância de junção e a corrente de fuga reversa só são exibidas quando são válidas.

3A tensão de ativação ou desligamento do FET deve ser inferior a 5V.

4 Exibido somente quando há proteção de diodo.

5Vloss só é exibido quando é válido.

6Componentes de duas pernas e medem a indutância quando a resistência é inferior a 2,1k?.

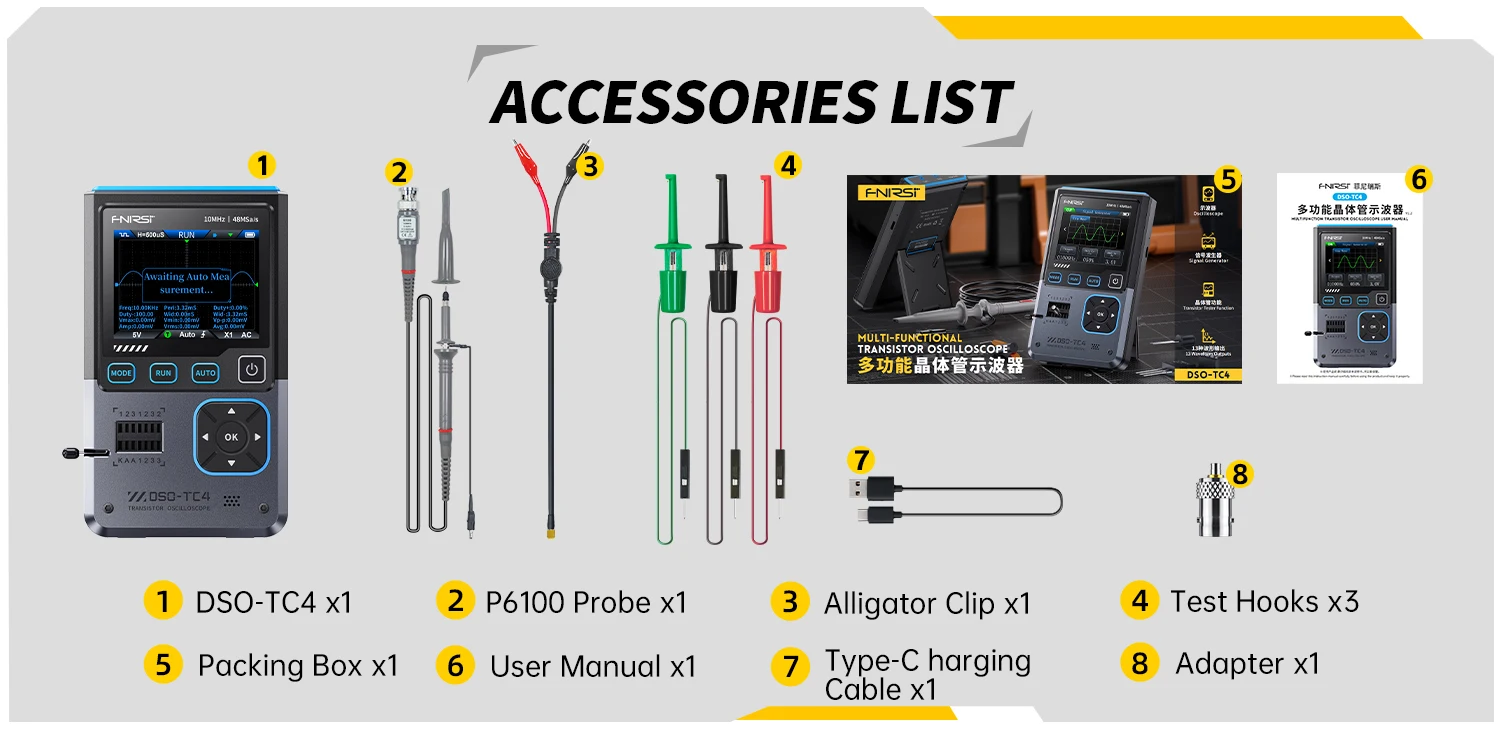

DSO-TC4

- DSO-TC4×1

- Sonda de alta tensão P6100×1

- Sonda de clipe jacaré × 1

- Gancho de teste×3

- Adaptador×1

Cabo de carregamento tipo C×1

- Caixa de embalagem×1

- Manual×1

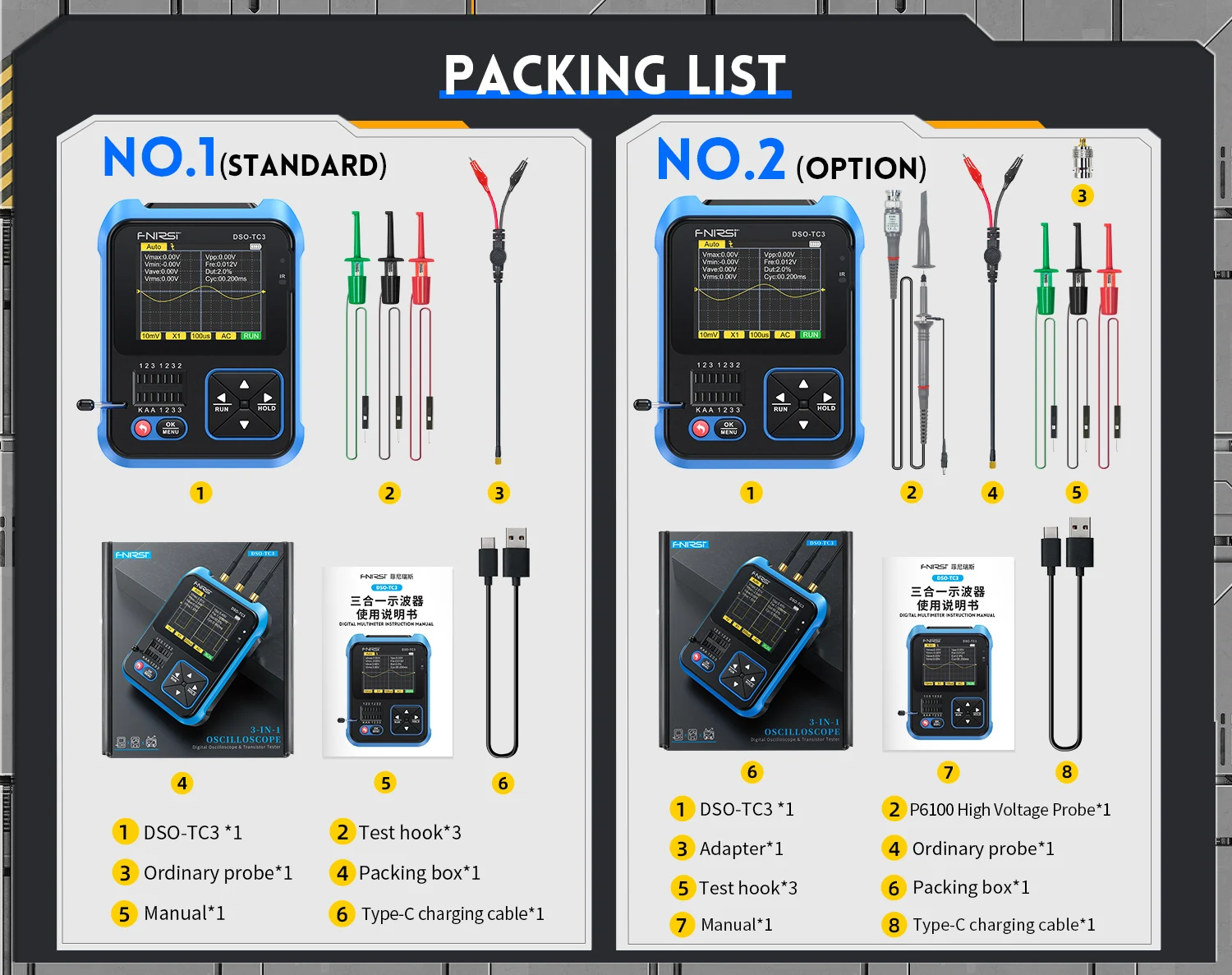

DSO-TC3 (padrão)

- DSO-TC3×1

- Sonda comum×1

- Gancho de teste×3

Cabo de carregamento tipo C×1

- Caixa de embalagem×1

- Manual×1

DSO-TC3 (Opção)

- DSO-TC3×1

- Sonda de alta tensão P6100×1

- Sonda comum×1

- Gancho de teste×3

- Adaptador×1

Cabo de carregamento tipo C×1

- Caixa de embalagem×1

- Manual×1
